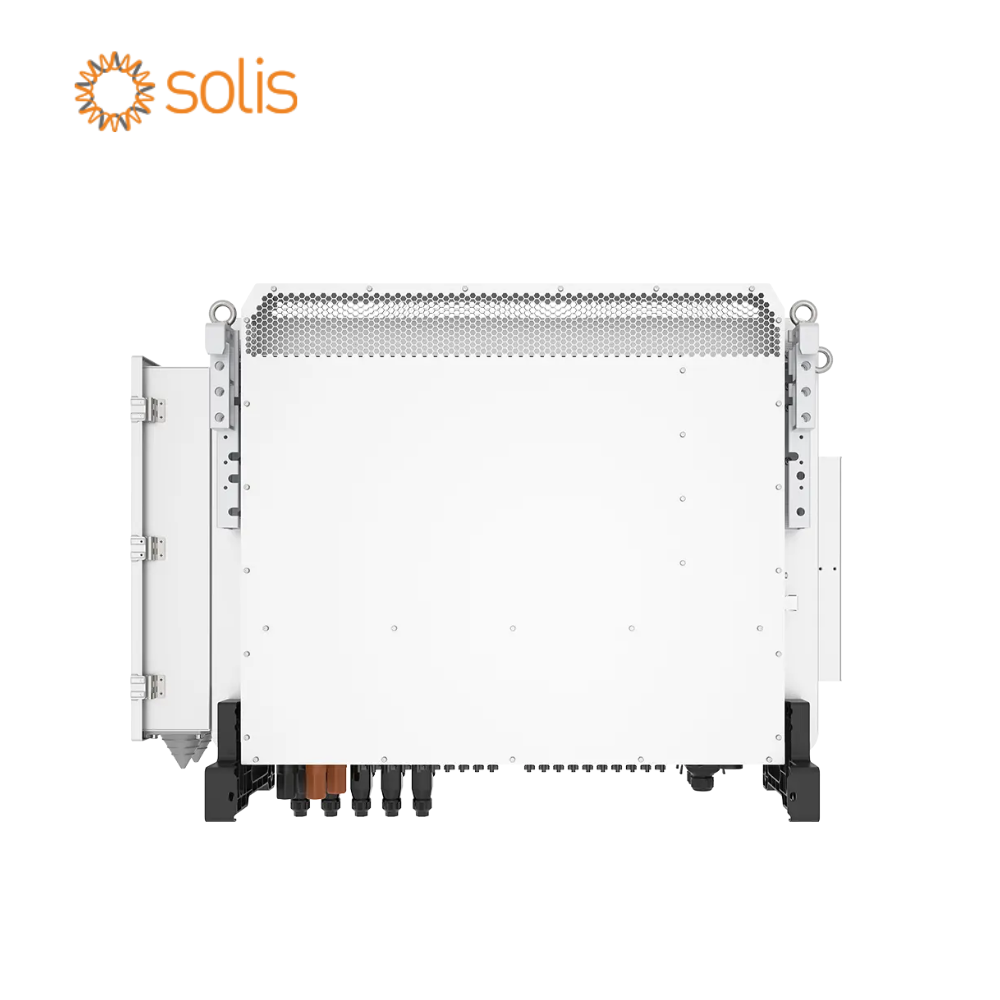

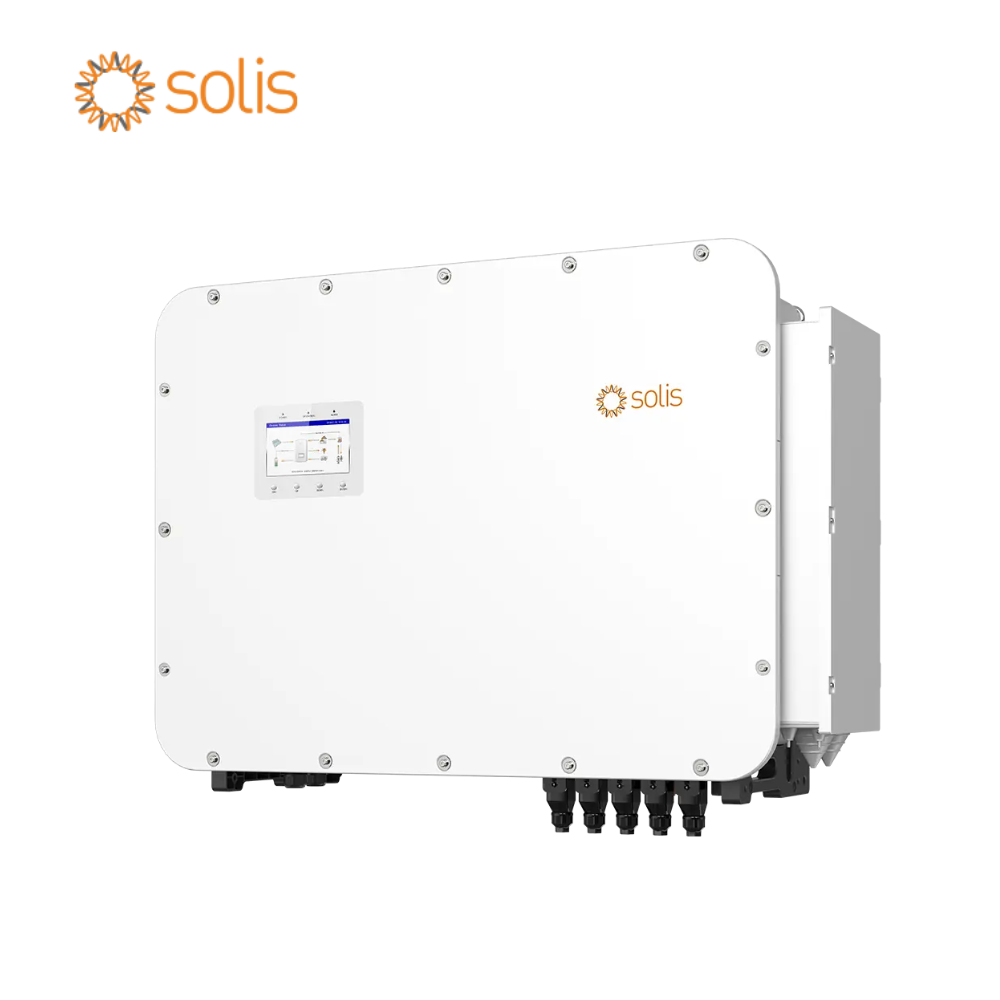

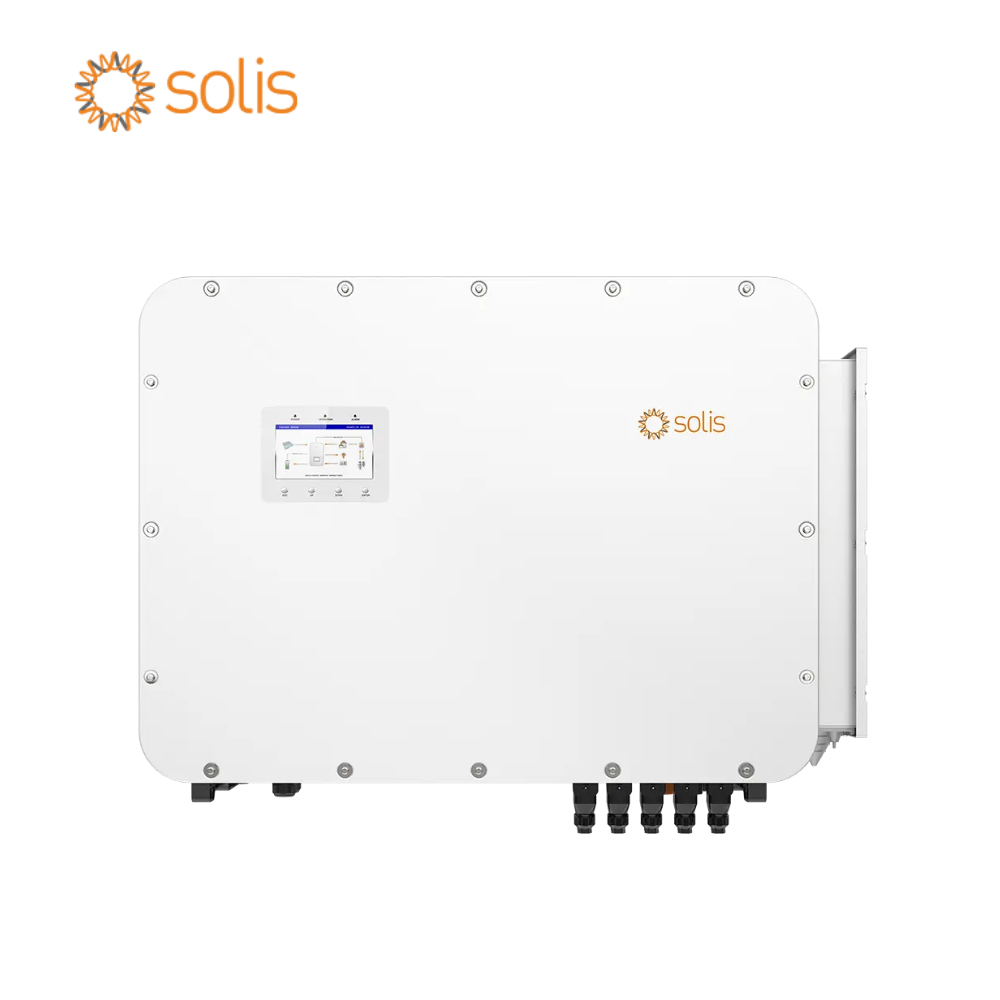

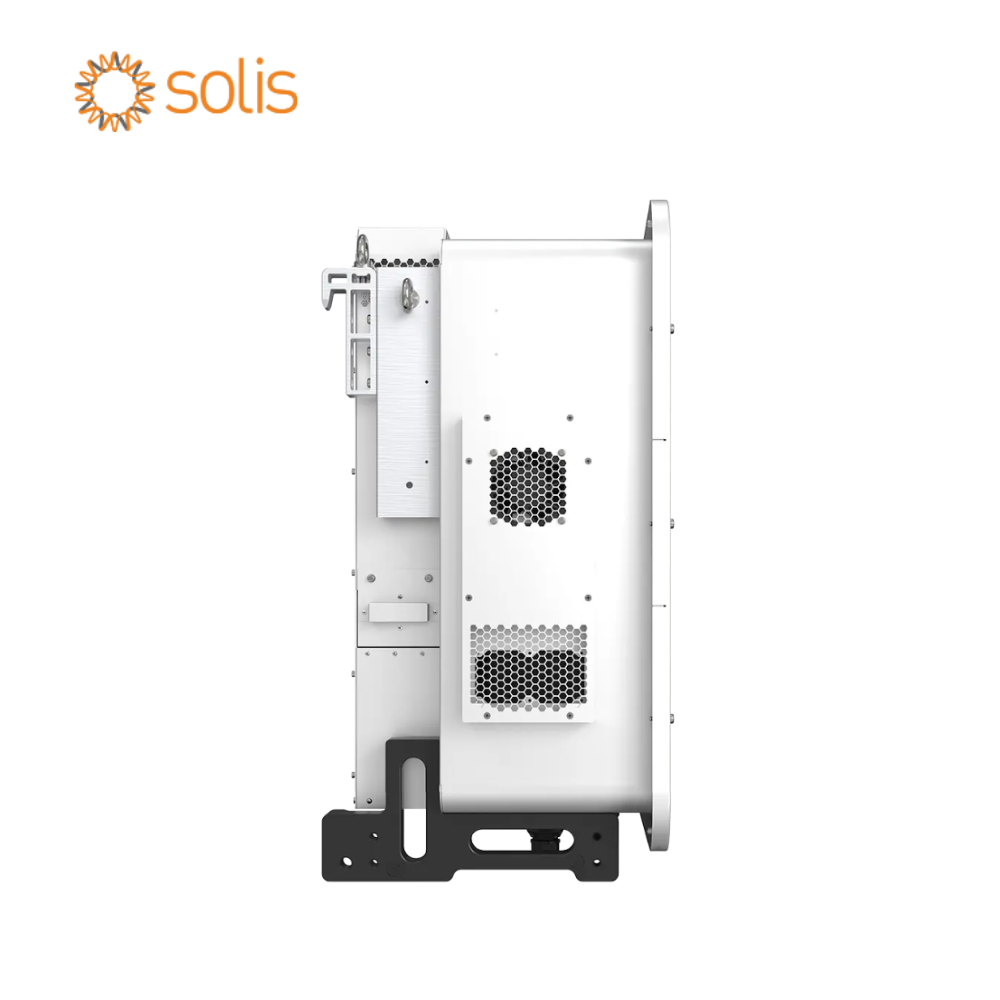

80 kW hibridinio inverterioSolis-EH3P80K10-NV-YD-H-S6 techniniai parametrai
Nuolatinė srovė (įvestis) PV pusėje
- rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 160 kW;
- maksimali naudingoji fotovoltinio modulio įvesties galia : 160 kW;
- maksimali įvesties įtampa: 1000 V;
- vardinė įtampa: 600 V;
- paleidimo įtampa: 180 V;
- MPPT įtampos diapazonas: 150–850 V;
- maksimali įvesties srovė: 10*42 A ;
- maksimali trumpojo sujungimo srovė: 10*60 A;
- MPPT sk./ maks. įvesties grupių skaičius: 10 / 20.
- akumuliatoriaus tipas: Ličio – jonų;
- akumuliatoriaus įtampos diapazonas: 300-950 V;
- maks. įkrovimo / iškrovimo srovė: 200 A / 100 A + 100 A;
- baterijų prievadų skaičius : 2;
- maksimali kiekvieno prievado įkrovimo / iškrovimo srovė: 100 A;
- komunikacija: CAN / RS485.
Kintamoji srovė (išvestis) Tinklo pusėje
- vardinė išvesties galia: 80 kW;
- maksimali tariama išvesties galia: 80 kVA;
- vardinė tinklo įtampa: 3/N/PE, 220 V / 380 V, 230 V / 400 V;
- vardinis tinklo dažnis: 50 Hz / 60 Hz;
- vardinė tinklo išėjimo srovė: 121,6 A / 115,5 A;
- galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
- THDi: < 3 %.
Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje
- vardinė išvesties galia: 80 kW;
- atsargos („Back-up“) persijungimo laikas: < 10 ms;
- vardinė tinklo įtampa: 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V;
- vardinis tinklo dažnis: 50 Hz / 60 Hz;
- THDi: < 2 %.
Efektyvumas
- maksimalus efektyvumas: 97,6 %;
- EU efektyvumas: 97,2 %;
- akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,0 %.
Apsauga
- atviro (isolated) išėjimo apsauga;
- išėjimo viršsrovės apsauga;
- apsauga nuo trumpojo jungimo;
- integruotas DC jungiklis;
- DC apsauga nuo polių sukeitimo;
- apsauga nuo viršįtampių: II tipo DC / II tipo AC;
- apsaugos klasė / viršįtampių kategorija: I / II.
Inverterio Solis-EH3P80K10-NV-YD-H-S6 bendrieji duomenys
- matmenys (plotis x aukštis x gylis): 1174 x 814 x 400 mm;
- svoris: 170 kg;
- topologija: be transformatorių;
- darbinė aplinkos temperatūra: – 25 ~ 60 °C;
- apsaugos klasė: IP66;
- aušinimo koncepcija: išmanusis aušinimas ventiliatoriumi;
- maksimalus darbinis aukštis: 3000 m;
- tinklo prijungimo standartas: G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244/ UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022;
- saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011.

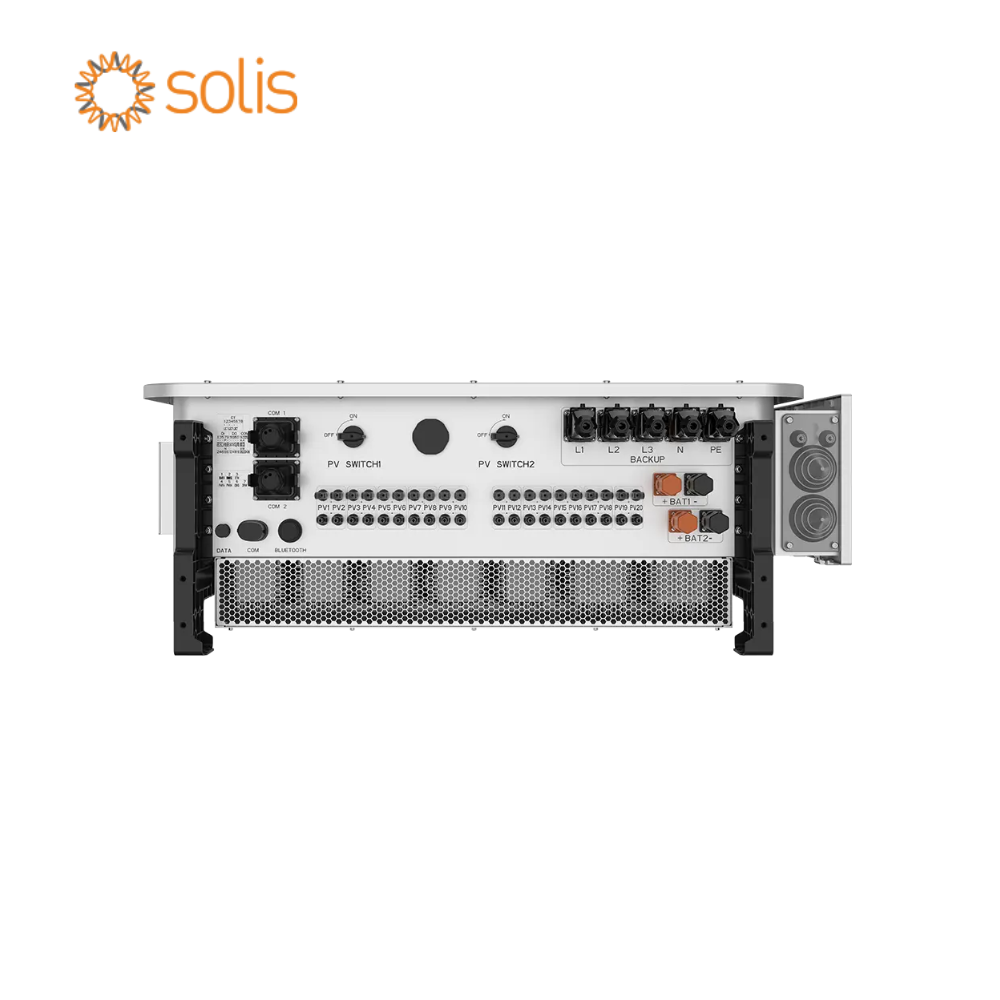

Savybės
- nuolatinės srovės (DC) jungtis: MC4;
- akumuliatoriaus jungtis: terminalo jungtis;
- kintamos srovės (AC) jungtis: terminalo blokas;
- ekranas: LED + Bluetooth + APP;
- komunikacija: CAN, RS485, Ethernet, Wi-Fi, Cellular, LAN (pasirinktinai)
„Solis“ - aukščiausia kokybė ir pasaulinis pripažinimas
„Ginlong (Solis) Technologies“ – 2005 m. įkurta kompanija yra viena iš seniausių ir didžiausių saulės inverterių gamintojų pasaulyje. Inovatyvūs ir patikimi „Ginlong“ sprendimai aktualūs tiek namų, tiek verslo sektoriams. „Solis“ inverteriai eksportuojami į daugiau nei 100 pasaulio šalių.
Ne vienus metus iš eilės „Solis“ inverteriai pelno garsiausios pasaulyje fotovoltinės energijos tyrimų organizacijos „EUPD Research“ apdovanojimus.
Sertifikuota įranga TOP reitingų viršūnėse
„Solis“ yra pirmasis inverterių gamintojas pasaulyje, praėjęs PVEL inverterių patikimumo bandymus, bendradarbiaujant su DNV-GL.
Nepriklausomo DNV-GL patikimumo audito metu buvo nustatyta mažiau nei 0,2 % inverterių gedimų. „Solis“ inverteriai po DNV-GL patvirtintų bandymų pateko į TOP reitingų viršūnes kaip ilgiausią gyvavimo trukmę turintys gaminiai.
